Ref | Part # | Description | Price | Qty |
---|---|---|---|---|

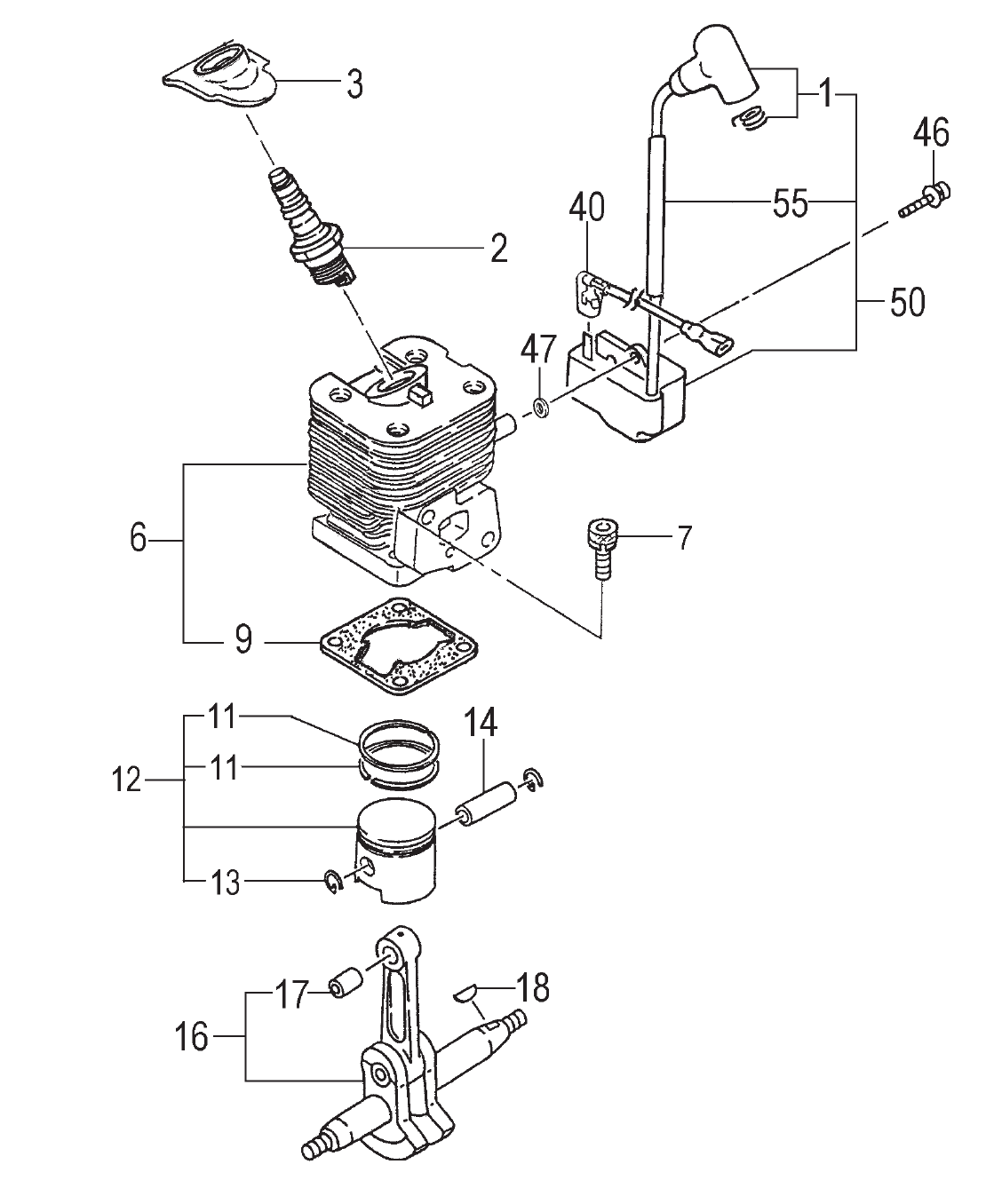

Fig 1 - 1 | CAP,SPARK PLUG ASS'Y |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 1 - 2 | SPARK PLUG |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 1 - 3 | COVER,SPARK PLUG,RUBBER |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 1 - 6 | CYLINDER SET |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 1 - 7 | BOLT,HEX,5X18,S |
4 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "4" or more to proceed. |
||
Fig 1 - 11 | PISTON RING |
2 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "2" or more to proceed. |
||
Fig 1 - 12 | PISTON SET |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 1 - 13 | PISTON PIN CIRCLIP |
2 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "2" or more to proceed. |
||
Fig 1 - 14 | PISTON PIN |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 1 - 16 | CRANKSHAFT |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 1 - 17 | BEARING,NEEDLE,F-910 |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 1 - 18 | KEY,WOODRUFF,3X13X4.5 |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 1 - 40 | CORD,B,140M |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 1 - 46 | BOLT,HEX 4x18WS |
2 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "2" or more to proceed. |
||
Fig 1 - 47 | WASHER,SPECIAL |
2 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "2" or more to proceed. |
||
Fig 1 - 50 | COIL,IGNITION ASS'Y |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 1 - 55 | TUBE,INSULATOR |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||

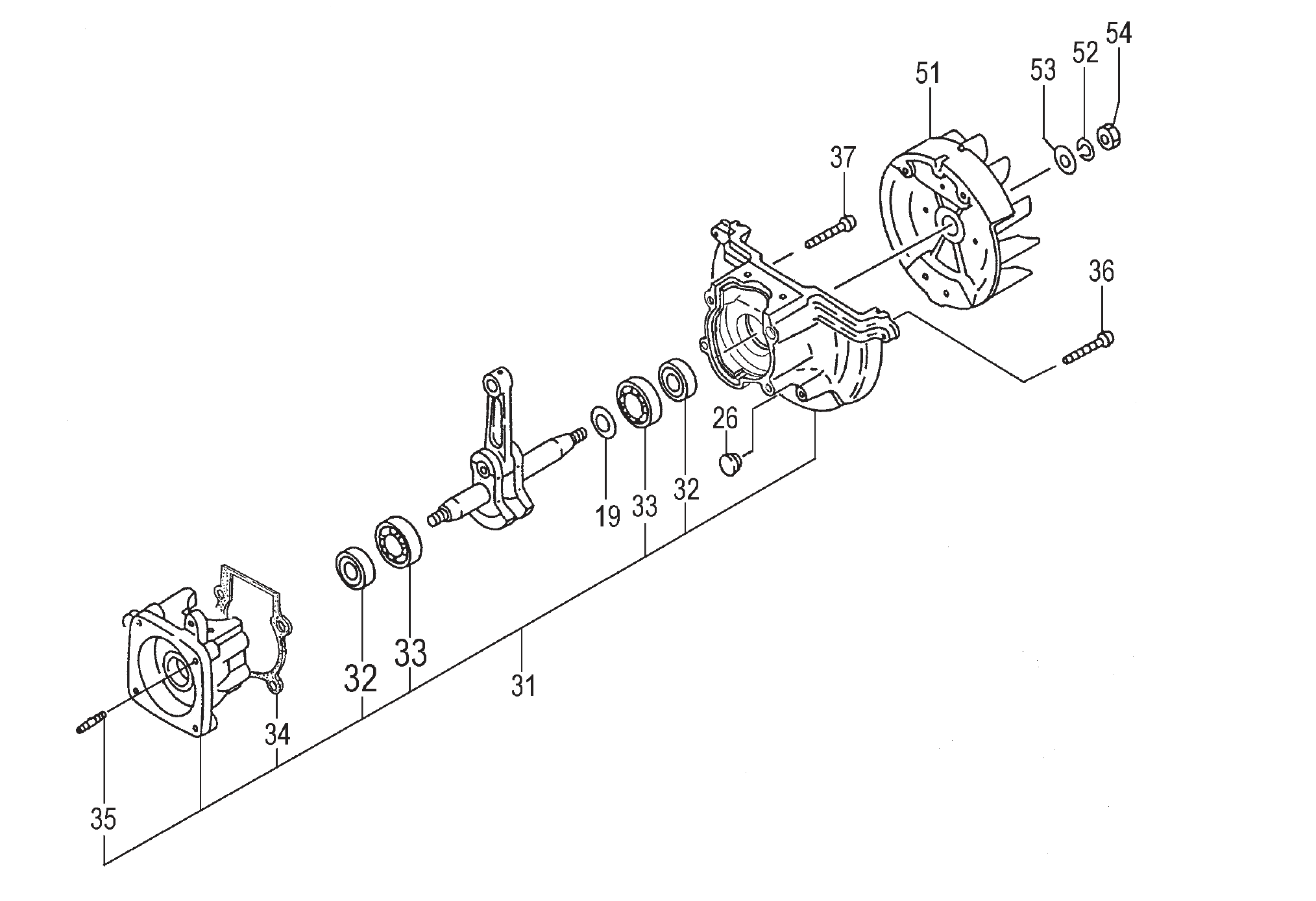

Fig 2 - 19 | SHIM,12.2X19X.10 |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 2 - 19 | SHIM,12.2X19X.15 |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 2 - 19 | SHIM,12.2X19X.20 |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 2 - 19 | SHIM,12.2X19X.30 |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 2 - 26 | GROMMET |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 2 - 31 | CRANKCASE |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 2 - 33 | BEARING,BALL,#6001 |
2 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "2" or more to proceed. |
||
Fig 2 - 34 | CRANKCASE GASKET |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 2 - 35 | BOLT,STUD,6X22 |
2 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "2" or more to proceed. |
||
Fig 2 - 36 | SCREW,5X30/S |
2 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "2" or more to proceed. |
||
Fig 2 - 37 | SCREW,5X45/S |
2 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "2" or more to proceed. |
||
Fig 2 - 51 | MAGNETO |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 2 - 52 | WASHER,S,8 |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 2 - 53 | WASHER,8 |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 2 - 54 | NUT,8 |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||

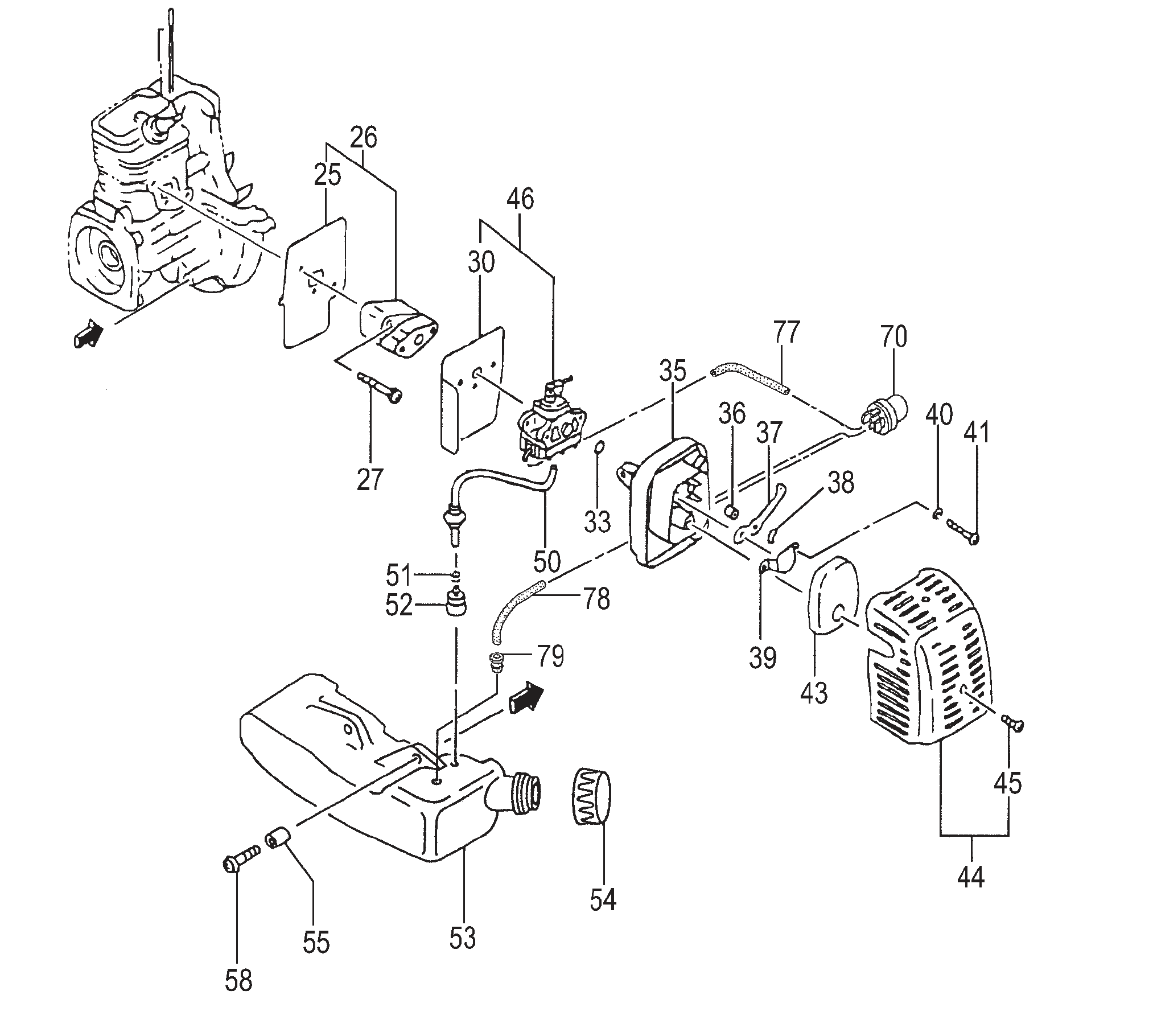

Fig 3 - 25 | GASKET,INTAKE |
3 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "3" or more to proceed. |
||
Fig 3 - 27 | SCREW 5x24WS |
2 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "2" or more to proceed. |
||
Fig 3 - 30 | GASKET,CARBURETOR |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 3 - 33 | O-RING,P15 |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 3 - 35 | BODY,CLEANER |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 3 - 36 | COLLAR |
2 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "2" or more to proceed. |
||
Fig 3 - 37 | VALVE,CHOKE |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 3 - 38 | WASHER,8 |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 3 - 39 | BOARD,BLOW OVER CHECK |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 3 - 40 | WASHER,S,5 |
2 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "2" or more to proceed. |
||
Fig 3 - 41 | SCREW,5X60 |
2 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "2" or more to proceed. |
||
Fig 3 - 44 | COVER,CLEANER,W/BOLT |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 3 - 45 | BOLT CLEANER COVER |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 3 - 46, Fig 5 - 0 | SET, CARBURETOR WYL-139A |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 3 - 50 | PIPE, FUEL, 3X5X145 SHEELD TUBE |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 3 - 52 | PUMP FILTER BODY COMP. * Obsolete * |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 3 - 54 | CAP,TANK (BLACK/RED) |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 3 - 55 | COLLAR |
2 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "2" or more to proceed. |
||
Fig 3 - 58 | BOLT,HEX 5X18PS |
2 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "2" or more to proceed. |
||
Fig 3 - 70 | PUMP, PRIMING ASSEMBLY |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 3 - 79 | RETURN GROMMET |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||

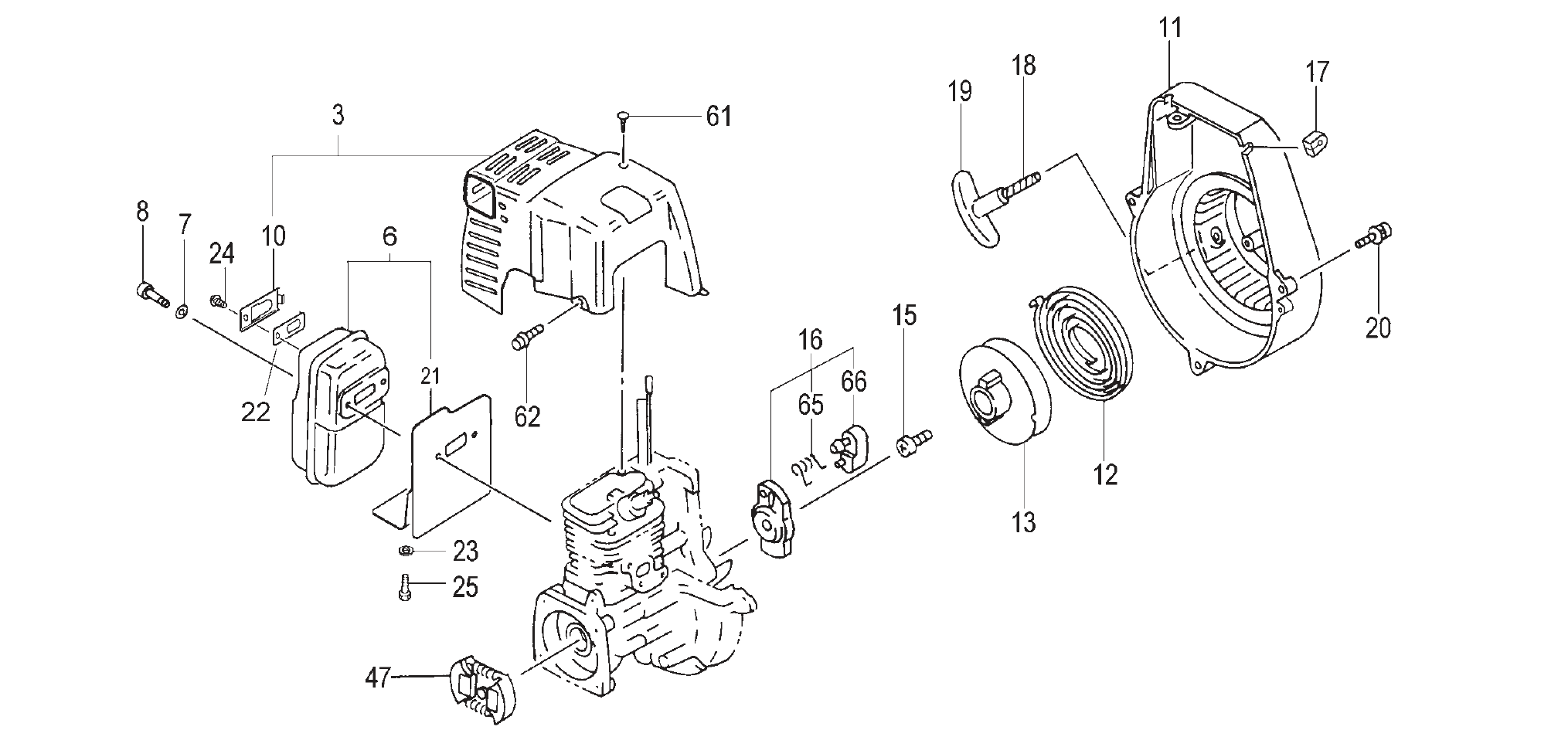

Fig 4 - 3 | SET,TAIL PIPE,COVER |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 4 - 6 | SET,MUFFLER |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 4 - 7, Fig 6 - 33, Fig 6 - 81 | WASHER,6 |
2 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "2" or more to proceed. |
||
Fig 4 - 8 | SCREW,HEX.HOLE |
2 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "2" or more to proceed. |
||
Fig 4 - 10 | PIPE,TAIL |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 4 - 11 | CASE,FAN |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 4 - 12 | RECOIL SPRING |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 4 - 13 | PULLEY,STARTER |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 4 - 15 | SCREW,SET |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 4 - 16 | PULLEY,STARTER,ASS'Y |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 4 - 17 | GROMMET,PRIMARY CORD |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 4 - 18 | ROPE,STARTER |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 4 - 20 | SCREW,PS,4X16 |
3 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "3" or more to proceed. |
||
Fig 4 - 21 | SHIELD,HEAT |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 4 - 22 | ARRESTER,SPARK |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 4 - 23 | WASHER,5 |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 4 - 24 | SCREW,4X8PS |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 4 - 25 | SCREW,5X8,S |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 4 - 61 | SCREW,TAPPING,4.5X10 * Obsolete * |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 4 - 62 | BOLT, PS, 4X12 |
2 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "2" or more to proceed. |
||
Fig 4 - 65 | SPRING, STARTER PAWL |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 4 - 66 | PAWL. STARTER |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||

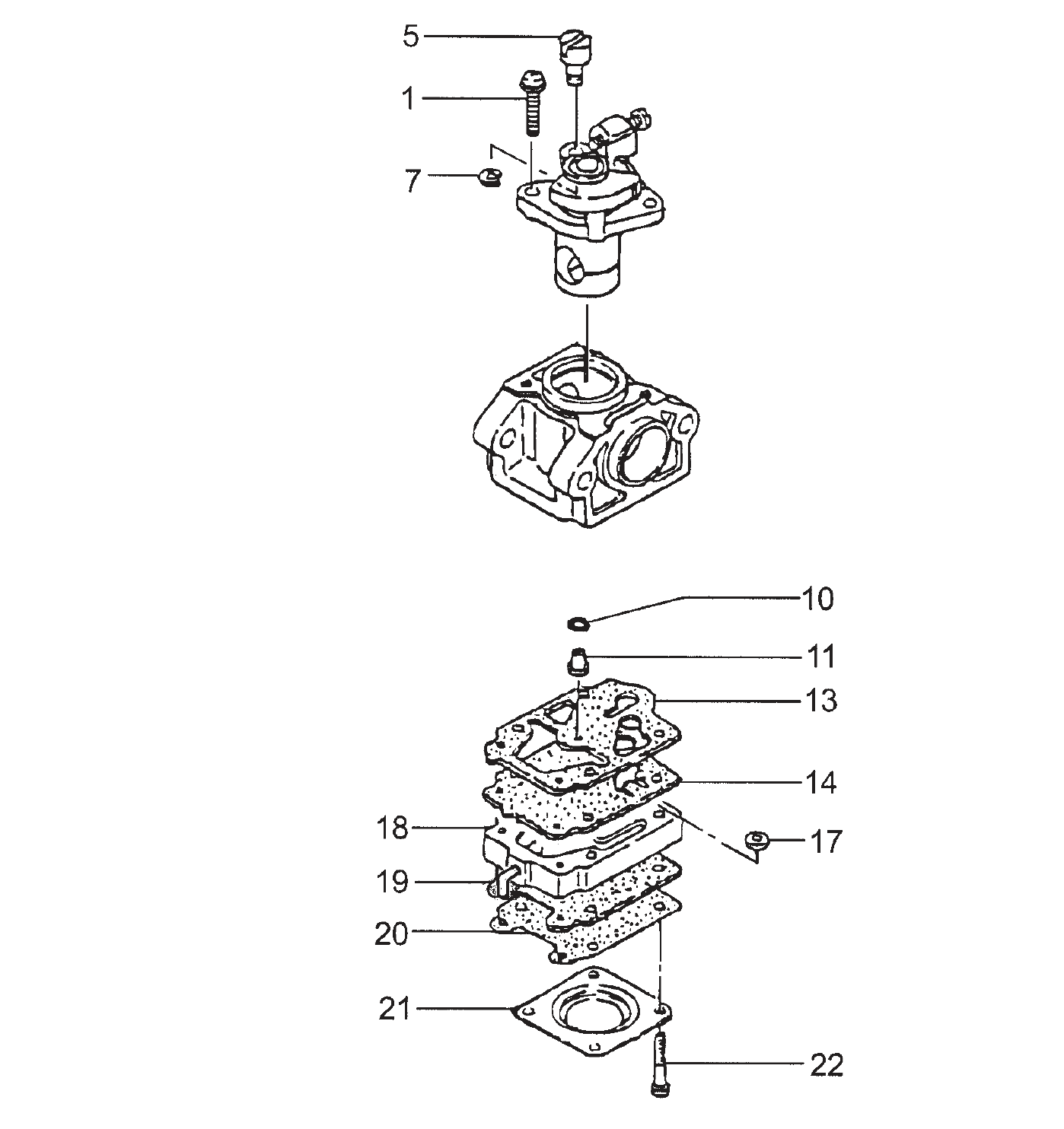

Fig 5 - 1 | SCREW,THROTTLE SET |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 5 - 5 | SWIVEL |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 5 - 7 | RING,STOP |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 5 - 10 | O-RING |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 5 - 11 | JET,MAIN,#34 |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 5 - 13, Fig 5 - 14, Fig 5 - 19, Fig 5 - 20 | KIT,GASKET/DIAPHRAGM |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 5 - 18 | BODY,PUMP |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 5 - 21 | COVER,DIAPHRAGM |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 5 - 22 | SCREW,SET |
4 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "4" or more to proceed. |
||

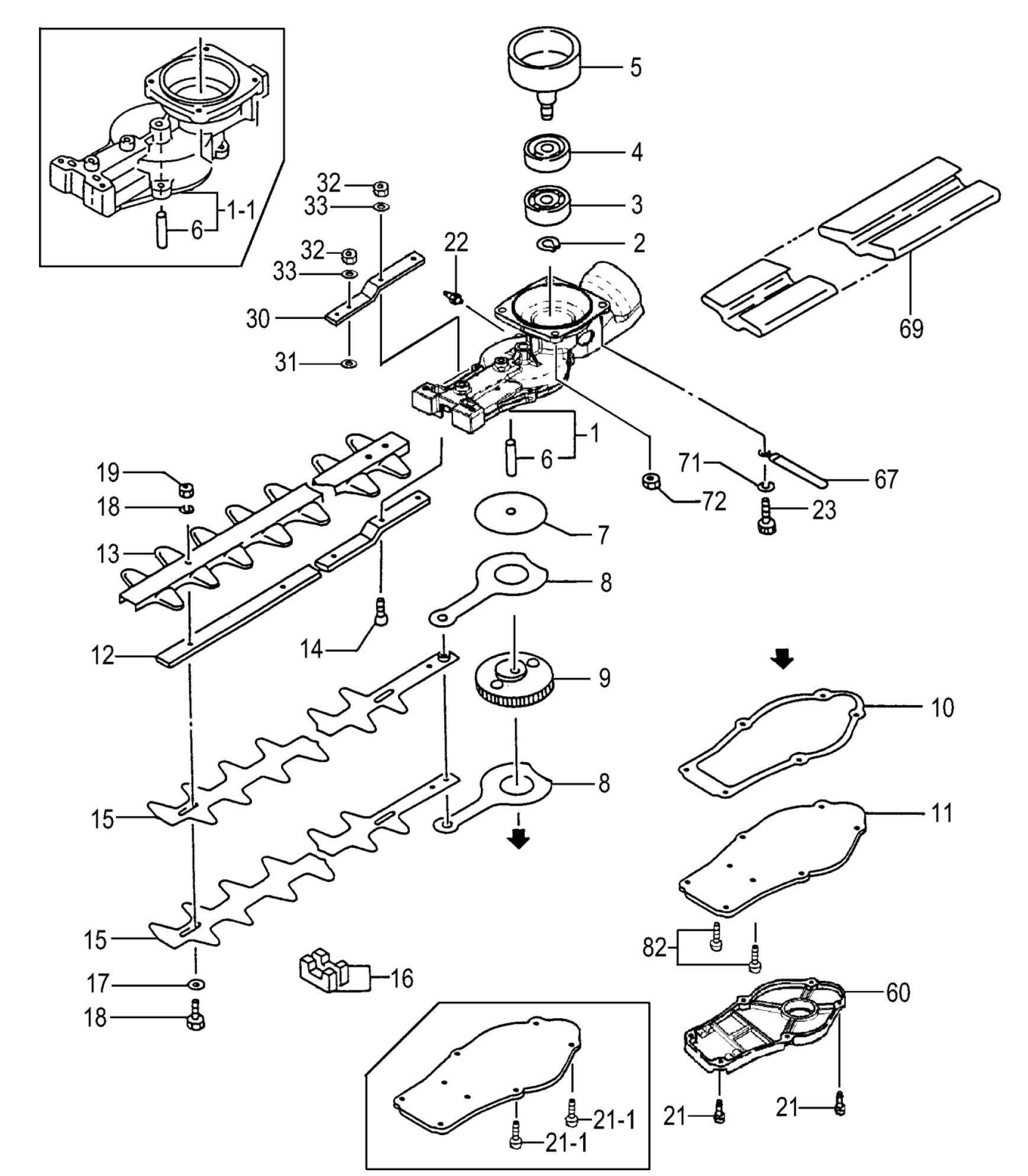

Fig 6 - 1 | CASE,GEAR |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 6 - 1A | CASE,GEAR |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 6 - 2 | RING,STOP,C-15 EX |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 6 - 3 | BEARING,BALL,#6002 |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 6 - 4 | BEARING,BALL,#6002Z |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 6 - 5 | DRUM,CLUTCH |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 6 - 6 | SHAFT,GEAR |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 6 - 7 | GUIDE PLATE |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 6 - 8 | ROD,CAM |
2 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "2" or more to proceed. |
||
Fig 6 - 9 | GEAR,2 |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 6 - 10 | GASKET,GEAR CASE * Obsolete * use 6688909 |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 6 - 11 | COVER,GEAR CASE |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 6 - 12 | BAR,24-5/8in OAL,STANDARD |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 6 - 12 | BAR,24-5/8in OAL,METRIC |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 6 - 13 | PLATE,PROTECTION |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 6 - 14 | BOLT,HEX,6X16 * Obsolete * use 6695073 |
2 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "2" or more to proceed. |
||
Fig 6 - 14 | BOLT,HEX FLUSH,6X25 |
2 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "2" or more to proceed. |
||
Fig 6 - 15 | BLADE,A,DS,22in |
2 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "2" or more to proceed. |
||
Fig 6 - 16 | SEAL, GREASE A |
2 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "2" or more to proceed. |
||
Fig 6 - 17 | WASHER, 7 BLACK |
4 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "4" or more to proceed. |
||
Fig 6 - 18 | BOLT, FIXING, A, M6 |
4 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "4" or more to proceed. |
||
Fig 6 - 18 | BOLT,CUTTER FIXING,A |
4 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "4" or more to proceed. |
||
Fig 6 - 19 | NUT,SPECIAL |
4 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "4" or more to proceed. |
||
Fig 6 - 19 | NUT,SPECIAL |
3 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "3" or more to proceed. |
||
Fig 6 - 19 | NUT, FLANGE, 6 |
4 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "4" or more to proceed. |
||
Fig 6 - 21 | BOLT,HEX,4X12 |
6 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "6" or more to proceed. |
||
Fig 6 - 21A, Fig 6 - 82 | BOLT,HEX,4X10,S * Obsolete * |
8 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "8" or more to proceed. |
||
Fig 6 - 22 | FITTING,GREASE |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 6 - 23 | BOLT,HEX,6X14 |
2 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "2" or more to proceed. |
||
Fig 6 - 23 | BOLT,HEX,6x18S |
2 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "2" or more to proceed. |
||
Fig 6 - 30 | PLATE,SUPPORT |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 6 - 31 | WASHER, SPECIAL, B CG22EAD |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 6 - 32 | NUT |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 6 - 60 | GEAR CASE COVER |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 6 - 67 | CLAMP,CORD |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 6 - 69 | COVER,CUTTER,22in |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 6 - 71 | WASHER,S,6 |
2 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "2" or more to proceed. |
||
Fig 6 - 72 | NUT,SPRING 6 |
2 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "2" or more to proceed. |
||

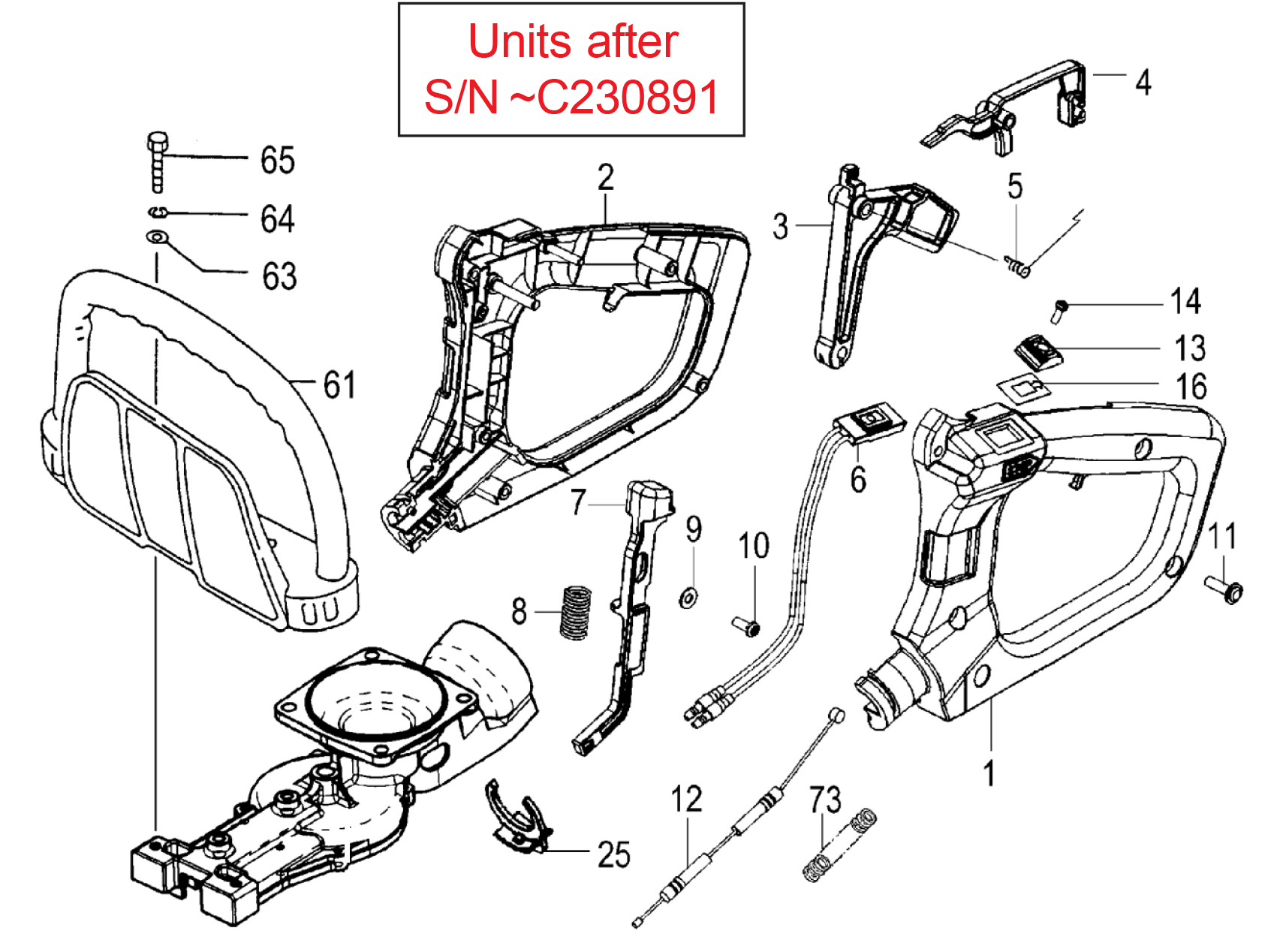

Fig 8 - 1 | HANDLE, B |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 8 - 2 | HANDLE, A |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 8 - 3 | LEVER,THROTTLE |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 8 - 5 | SPRING,THROTTLE LEVER |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 8 - 6 | SWITCH,STOP |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 8 - 7 | LEVER,LOCK |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 8 - 8 | SPRING |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 8 - 9 | BOLT WASHER M4 |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 8 - 10 | SCREW,TAPPING,4X10 |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 8 - 11 | SCREW,TAPPING,4.5X16 |
5 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "5" or more to proceed. |
||
Fig 8 - 12 | WIRE,THROTTLE |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 8 - 13 | BUTTON, STOP |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 8 - 14 | SCREW, 3X10 |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 8 - 16 | DECAL, STOP BUTTON |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 8 - 25 | CLIP |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 8 - 61 | HANDLE,FRONT |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 8 - 63 | WASHER,BRAKE SHAFT |
2 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "2" or more to proceed. |
||
Fig 8 - 64 | WASHER,S,5 |
2 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "2" or more to proceed. |
||
Fig 8 - 65 | BOLT,HEX,5X40 |
2 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "2" or more to proceed. |
||

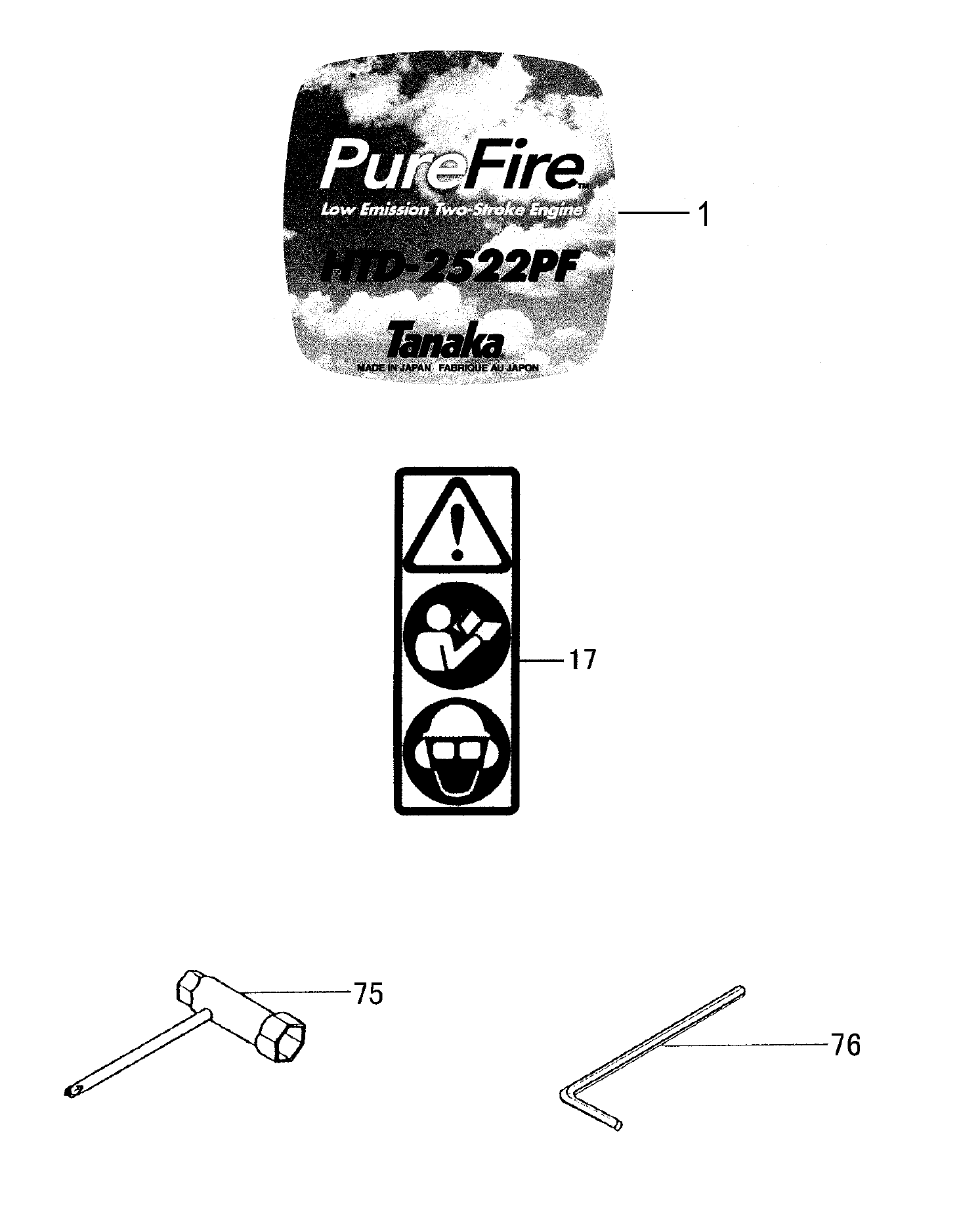

Fig 9 - 1 | DECAL |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 9 - 2 | DECAL,CAUTION |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 9 - 75 | SPANNER,COMBI 10x19 |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
||
Fig 9 - 76 | WRENCH,HEX,4 |
1 Required
Quantity RequiredQuantity Required popup block Please enter a quantity of "1" or more to proceed. |
